Фильтрование сортировки

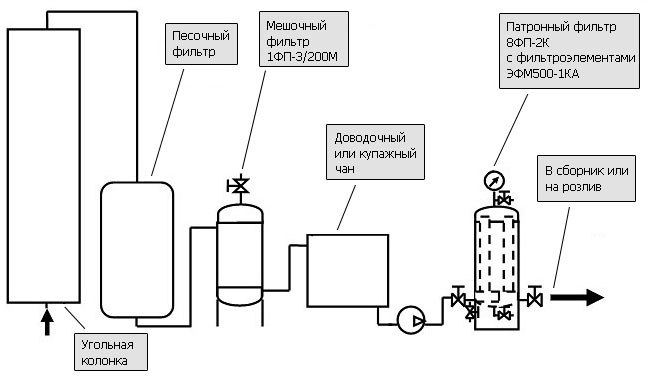

После угольных колонок сортировку фильтруют на песчаных фильтрах для удаления из нее частиц угольной пыли, загрязнений, которые могут попасть в нее из трубопроводов и емкостей. Однако, песчаные фильтры, по мере нарастания слоя угля на зернистой загрузке, начинают пропускают частицы угля (пылить); при толчках потока песчаный фильтр может сбросить угольную пыль. Поэтому, чтобы уголь не попал в сборник, купажный или доводочный чан мы рекомендуем после песчаного фильтра устанавливать мешочный фильтр
1ФП-3/200 М с фильтромешком рейтинга 5–10 мкм, который работает также самотеком. Загрязнения могут попасть в водку и с ингредиентами в доводочном чане. Поэтому водку после доводочного или купажного чана при перекачивании в сборник или напорную емкость фильтруют на патронных фильтрах
8ФП-2К с фильтроэлементами рейтингом 1–5 мкм. марки ЭФМ500–1(5)КА, ЭФМ500–1(5)КМ, или на фильтрах большего типоразмера в зависимости от требуемой производительности. На крупных предприятиях это основная фильтрация водки, при которой из нее полностью удаляются все загрязнения и обеспечивается прозрачность. На розливе из водки удаляют только случайные загрязнения, попавшие в нее в процессе транспортировки.
После доводочного чана, для увеличения ресурса фильтроэлементов, вместо одного патронного фильтра возможна установка каскада из двух.
При обработке сортировки в «кипящем слое» угля, с использованием пылевидного угля или с использованием модифицированного крахмала количество загрязнений в ней многократно возрастает, возрастают и затраты на фильтрацию. В этих случаях мы рекомендуем использовать для снятия основной грязевой нагрузки мешочные фильтры, которые дешевы, промываются и служат многократно.
Очистка сортировки от пылевидного угля в технологиях типа «Полтовчанка»
Для очистки сортировки от пылевидного угля мы предлагаем трехступенчатую установку, состоящую из двух мешочных и одного патронного фильтров:
1-я ступень-мешочный фильтр-ловушка 1ФП-3/200 М с фильтромешком из нержавеющей или капроновой сетки с ячейкой 30–50 мкм.
2-я ступень-мешочный фильтр
1ФП-3/200 М с фильтромешком из нетканого материала с рейтингом 5 мкм.
3-я ступень-патронный фильтр
8ФП-4К с с гофрированныи фильтроэлементами поверхностного типа марки ЭФМ500–1КММ с рейтингом 1 мкм.
Производительность данной установки — 2,5 куб.м/ч.
При необходимости увеличения производительности данная схема запараллеливается.
